平衡流量計技術指標：
管徑范圍：DN15~DN3000
精度：±0.3%、±0.5%、±1%
直管段要求：0.5D~2D
永久壓損：孔板的1/3~1/4
量程比：10：1，合適的工況數據可以做到更寬。
重復性：0.1%
Re范圍：200~107
β范圍：0.25~0.9
溫度范圍：金屬管道能承受的溫度，最高可達850℃。
壓力范圍：金屬管道能承受的壓力，最高可達42MPa。
耐臟污：特殊的設計和計算
可以測量雙向流
平衡流量計應用范圍：
可應用于氣體、液體、氣液兩相，液態氣體、雙向流、臟污介質、漿料的測量。
安裝直管道要求（數值以管徑D倍數表示）
孔板上游側入口 | β | 0.20 | 0.40 | 0.65 |
單個 90° 彎頭或 T型三通 | 2 | 2 | 2 | |
兩個或兩個以上 90° 彎曲在同一面上 | 2 | 2 | 2 | |
兩個或兩個以上 90° 彎曲在不同面上 | 2 | 2 | 2 | |
漩渦流體偏離達 10° | 2 | 2 | 2 | |
減壓閥（管線尺寸的 1 倍） | 2 | 2 | 2 | |
蝶閥(75% 開) | 2 | 2 | 2 | |
流量計下游側入口 | 2 | 2 | 2 | |

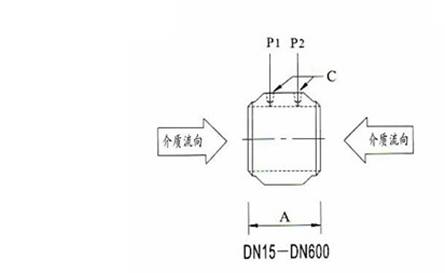

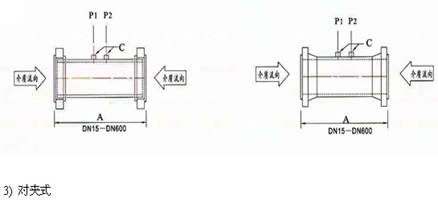

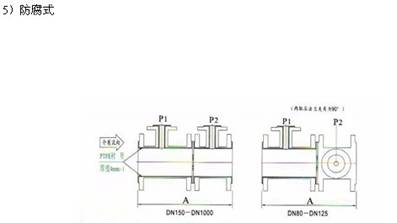

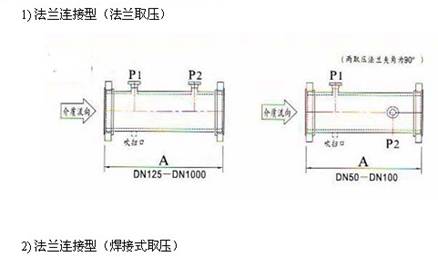

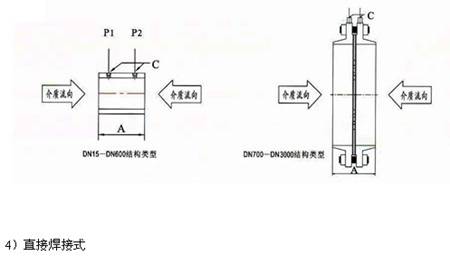

安裝方式及介質流向

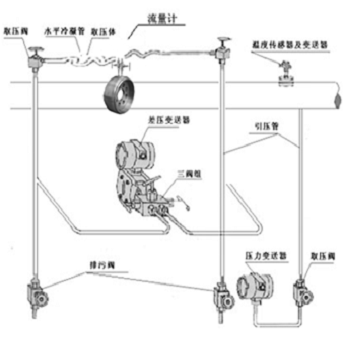

系統安裝示意
平衡流量測量系統安裝示意圖

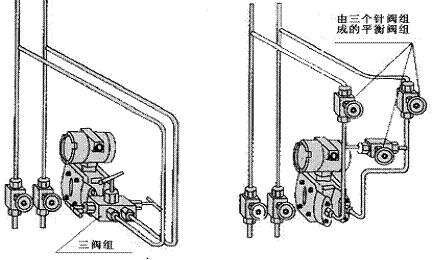

5、平衡閥與三閥組的安裝要求
平衡閥或三閥組的作用
⑴調整差壓變送器的零點
⑵防止差壓變送器的正負、壓室過壓
請按下圖所示方法與引壓管路連接。
6.壓變送器的安裝要求
⑴將平衡流量計正壓則引壓管導入三閥組接至差壓變送器的正壓室，將平衡流量計負壓側引壓管導入三閥組接至差壓變送器的負壓室
⑵差壓變送器在工藝管道上的安裝位置與被測介質有關，為了獲得較好的安裝效果，應注意考慮下面情況
A 防止變送器與腐蝕性或過熱的被測介質直接接觸
B 防止渣滓在引壓管內沉積，堵塞
C 正負壓兩側引壓管的長度應盡量相同
D 正負壓兩側引壓管內的液柱壓頭應保持平衡
E 引壓管安裝在溫度梯度和溫度波動最小的地方
⑶測量液體流量時，差壓變送器應安裝在被測管道的旁邊或下面，以便氣泡排入管道中
⑷測量氣體流量時，差壓變送器應安裝在被測管道的旁邊或上面，以便積聚的液體容易流入管道中
⑸測量蒸汽流量時，差壓變送器應安裝在被測管道的下面，以便冷凝水能充滿在引壓管中。應特別注意，測量蒸汽或其它高溫介質時，要防止差壓變送器接觸介質的溫度超過變送器使用的極限溫度。
7.溫度、壓力變送器的安裝要求
1、測量過熱蒸汽介質時，必須要加溫度一體化變送器和壓力變送器，進行動態補償。測量飽和蒸汽介質時，必須要加壓力變送器，進行動態補償。
2、 測量天然氣、煤氣介質時，必須要加壓力變送器進行動態補償，而且要用加安全柵及防爆裝置的變送器。
3、 測量熱水介質，需要有熱量顯示時，必須要加溫度一體化變送器，否則可省去溫度一體化變送器。
4、 溫度一體化變送器安裝在被測管道上，必須再平衡流量計前5D 只管段或或后2D 直管段以外溫度探頭頂端應插入超過管徑二分之一，以保證測量精度。
5、 差壓變送器的壓力取壓點，必須在平衡流量計前5D 直管觀段或后2D 直管段以外，其間安裝開關閥。對于溫度一體化變送器和壓力變送器的安裝，原則上只要符合常規的安裝規范就可以滿足本系統的要求，其具體的安裝要求可分別參見各自的安裝說明書。
